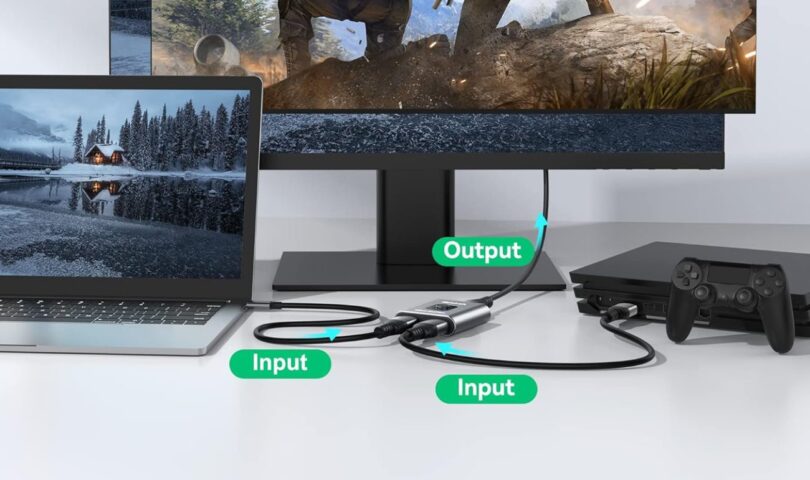

Théorie de la Conversion Vidéo : Adaptateurs Actifs, Passifs et Ponts TMDS

L’un des mythes les plus tenaces de la connectique est l’idée que l’on peut transformer un signal vidéo en changeant simplement la forme de la prise. C’est ce qui conduit des milliers d’utilisateurs à acheter des câbles “VGA vers HDMI” passifs qui ne fonctionneront jamais.

Ce dossier technique explore l’ingénierie derrière la conversion de signal : la différence architecturale entre les adaptateurs passifs (Level Shifters) et actifs (Protocol Converters), ainsi que le fonctionnement des ponts TMDS.

1. La Loi Fondamentale : Forme vs Signal

Pour comprendre un adaptateur, il faut distinguer le conteneur (la prise physique) du contenu (le signal électrique).

• Le Connecteur : C’est la forme physique (HDMI, DisplayPort, VGA).

• Le Signal : C’est la langue parlée (TMDS, Paquets LVDS, Ondes Analogiques).

Si deux appareils parlent la même langue mais ont des connecteurs différents (ex: DVI et HDMI), un simple re-câblage suffit.

C’est un Adaptateur Passif. Si deux appareils parlent des langues différentes (ex: DisplayPort et HDMI), il faut un traducteur électronique en temps réel. C’est un Adaptateur Actif.

2. L’Adaptateur Passif : Le “Level Shifter”

L’adaptateur passif est trompeur. Il ne contient souvent aucune puce de traitement d’image. Il se contente de rediriger les broches ou, au mieux, d’ajuster les tensions électriques.

Le Cas DVI vers HDMI

Le DVI et le HDMI partagent le même protocole vidéo : le TMDS.

• Fonctionnement : L’adaptateur passif se contente de connecter les broches Data 0/1/2 du HDMI aux broches correspondantes du DVI.

• Résultat : La conversion est sans perte et bidirectionnelle, car il n’y a aucune modification du signal binaire.

Le Cas DisplayPort vers HDMI (Mode Dual)

Le DisplayPort est techniquement très différent du HDMI. Pourtant, il existe des adaptateurs passifs bon marché. Comment est-ce possible ?

• Technologie DP++ (DisplayPort Dual Mode) : La carte graphique détecte qu’un adaptateur passif est branché. Elle cesse alors d’envoyer du signal DisplayPort natif et se met à émuler du signal HDMI directement à travers le port DisplayPort.

• Limite : L’adaptateur passif ne fait rien d’autre qu’ajuster le voltage (de 3.3V à 5V). C’est la carte graphique qui fait tout le travail.

3. L’Adaptateur Actif : Le “Protocol Converter”

Lorsque la source ne peut pas imiter la cible, ou que l’on passe du numérique à l’analogique, un adaptateur actif est obligatoire. Il embarque un micro-processeur dédié.

Conversion Numérique-Analogique (DAC)

C’est le cas du HDMI vers VGA.

• Le Défi : Transformer des bits (0 et 1) en ondes de tension (0V à 0.7V) pour les couleurs RGB.

• Architecture : L’adaptateur contient un DAC (Digital to Analog Converter). Il doit décoder le flux TMDS, extraire les données pixel par pixel, et générer une tension électrique correspondante en temps réel.

• Consommation : Cette opération demande de l’énergie (d’où le port USB d’alimentation souvent présent).

Conversion de Protocole (DisplayPort vers HDMI Actif)

Nécessaire pour le multi-écrans (AMD Eyefinity) ou les hautes résolutions.

• Le Défi : Le DisplayPort envoie des données par “micro-paquets” (comme Internet). Le HDMI envoie un flux continu synchronisé par une horloge.

• Architecture : La puce active reçoit les paquets DP, les stocke dans une mémoire tampon, reconstruit l’image, et génère un tout nouveau signal HDMI TMDS avec sa propre horloge de synchronisation.

4. La Directionnalité (Pourquoi ça ne marche pas à l’envers ?)

Contrairement à un câble électrique, un adaptateur actif est unidirectionnel.

Prenons l’exemple d’un câble DisplayPort vers HDMI.

1. La puce électronique à l’intérieur a une entrée (Input) câblée pour recevoir du DisplayPort.

2. Elle a une sortie (Output) câblée pour émettre du HDMI.

Si vous branchez ce câble à l’envers (Console HDMI vers Écran DisplayPort), le signal HDMI arrive sur les broches de “Sortie” de la puce. La puce ne sait pas quoi en faire et bloque le signal. Il n’existe pas de “traduction inverse” automatique ; il faut un adaptateur spécifiquement conçu pour le sens inverse (beaucoup plus cher et rare).

5. Latence et Dégradation

Toute conversion active introduit une latence, car le signal doit être traité.

• Adaptateurs Passifs : Latence nulle (vitesse de la lumière).

• Adaptateurs Actifs (Numérique vers Numérique) : Latence négligeable (< 1ms), invisible pour l’utilisateur.

• Convertisseurs (Numérique vers Analogique) : Latence faible, mais risque de dégradation de l’image (couleurs ternes) si le DAC est de mauvaise qualité.

Conclusion

La distinction Actif/Passif est la clé de voûte de la compatibilité vidéo. En 2026, avec la multiplication des standards (USB-C, HDMI 2.1, DP 2.1), comprendre que le connecteur ne fait pas le signal est essentiel.

Pour l’utilisateur, la règle est simple : si vous convertissez des signaux de même nature (numérique vers numérique simple), le passif suffit souvent. Dès que vous changez de famille (Analogique/Numérique) ou que vous visez la haute performance (4K 60Hz+), l’électronique active est incontournable pour régénérer un signal d’horloge propre.
