L’Universal Serial Bus (USB) est la plus grande réussite de la connectique moderne, mais c’est aussi son plus grand échec en termes de clarté. Entre les changements de noms rétroactifs (l’USB 3.0 n’existe plus officiellement), la confusion entre la forme (Type-C) et la fonction (Thunderbolt/USB4), et les capacités de charge variables, l’utilisateur est perdu.
Ce dossier technique remet de l’ordre dans la nomenclature et explore l’architecture modulaire du connecteur Type-C qui domine désormais le marché.
Sommaire
1. La Distinction Fondamentale : Forme vs Protocole
La première erreur est de penser que “USB-C” signifie “Vitesse”. C’est faux.
-

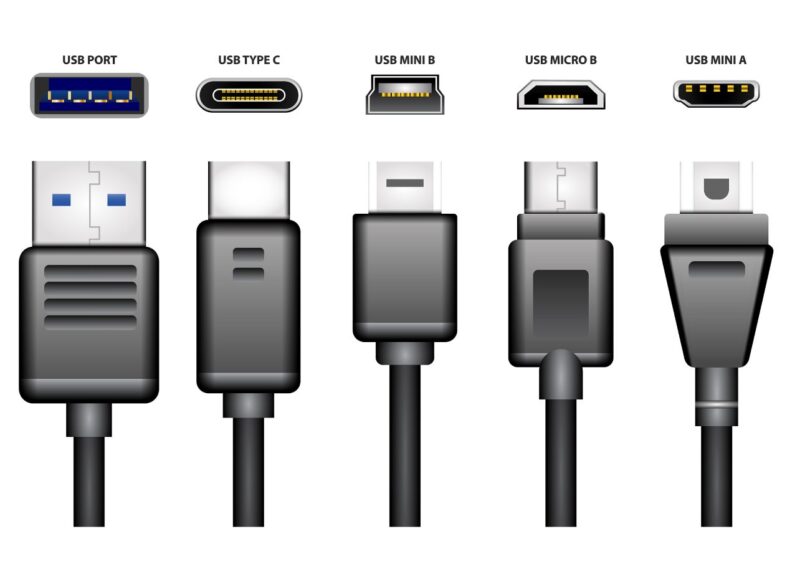

Le Connecteur (La Forme) : C’est la prise physique (Type-A, Type-B, Micro-B, Type-C).
-
Le Protocole (Le Langage) : C’est la vitesse de transfert (USB 2.0, 3.2, USB4).
Exemple critique : Il existe des câbles avec des connecteurs modernes USB-C qui ne fonctionnent qu’à la vitesse de l’antique USB 2.0 (480 Mbps) car ils ne contiennent que 4 fils internes. Le connecteur ne garantit pas la vitesse.
2. Le Désastre des Noms (Nomenclature)
L’USB-IF (USB Implementers Forum) a renommé plusieurs fois les anciennes normes, créant une confusion totale. Voici le tableau de conversion définitif pour 2026 :
| Nom Commercial (Boîte) | Nom Technique Actuel | Ancien Nom (Obsolète) | Vitesse Max |
| SuperSpeed USB | USB 3.2 Gen 1 | USB 3.0 / USB 3.1 Gen 1 | $5 \text{ Gbps}$ |
| SuperSpeed USB 10Gbps | USB 3.2 Gen 2 | USB 3.1 Gen 2 | $10 \text{ Gbps}$ |
| SuperSpeed USB 20Gbps | USB 3.2 Gen 2×2 | N/A | $20 \text{ Gbps}$ |
| USB4 20Gbps | USB4 Gen 2×2 | N/A | $20 \text{ Gbps}$ |
| USB4 40Gbps | USB4 Gen 3×2 | N/A | $40 \text{ Gbps}$ |
-
Note technique sur le “2×2” : Cette mention signifie que le câble utilise deux voies de données (Lanes) simultanément. C’est pourquoi seuls les câbles USB-C (qui ont assez de broches) peuvent atteindre 20 Gbps et plus. Les vieux câbles USB-A sont bloqués à 10 Gbps (Gen 2).
3. L’Anatomie du Type-C : Le Connecteur Universel
Le connecteur USB-C (24 broches) est une merveille d’ingénierie réversible. Il ne sert pas qu’à l’USB.
Les Canaux Clés :
-
CC (Configuration Channel) : C’est le cerveau. C’est grâce à cette broche que le câble détermine le sens de branchement (haut/bas) et négocie la puissance (Power Delivery).
-
VBUS : Le canal d’alimentation électrique.
-
RX/TX (Differential Pairs) : Les autoroutes à données haute vitesse (4 paires).
-
SBU (Sideband Use) : Utilisé pour les modes alternatifs (comme l’audio ou la vidéo).
4. Les “Alternate Modes” : Quand l’USB devient HDMI
La vraie puissance du Type-C réside dans sa capacité à changer de personnalité via les Alt Modes. Le câble peut dédier certaines de ses broches de données à d’autres protocoles.
-
DisplayPort Alt Mode : Le plus courant. Le câble transporte directement un signal DisplayPort natif. C’est ce qui permet de brancher un PC portable sur un écran via USB-C.
-
HDMI Alt Mode : Existe en théorie, mais très rare (nécessite souvent un convertisseur actif interne).
-
Thunderbolt 3 / 4 : Utilise le connecteur USB-C pour encapsuler du PCIe (données) et du DisplayPort (vidéo) à 40 Gbps.
Le Piège : Tous les ports USB-C ne supportent pas la vidéo. Si le port de votre PC n’a pas le petit logo “DP” ou “Éclair”, il est possible qu’il ne fasse que de la “Data” et de la “Charge”.
5. La Révolution Électrique : Power Delivery (PD)
L’USB n’est plus seulement un câble de données, c’est un câble d’alimentation intelligent.
-
USB Standard (BC 1.2) : Limité à $7.5 \text{ W}$ ($5 \text{ V}$ / $1.5 \text{ A}$).
-
USB PD 3.0 : Monte jusqu’à $100 \text{ W}$ ($20 \text{ V}$ / $5 \text{ A}$). Suffisant pour la majorité des laptops.
-
USB PD 3.1 (EPR) : La nouvelle norme (2021) qui monte jusqu’à $240 \text{ W}$ ($48 \text{ V}$ / $5 \text{ A}$).
Attention au câble : Pour dépasser $60 \text{ W}$ ($3 \text{ A}$), un câble doit impérativement contenir une puce électronique e-Marker. Cette puce dit au chargeur : “Je suis un câble robuste capable d’encaisser 5 Ampères, tu peux envoyer la purée”. Sans cette puce, le chargeur restera bridé à $60 \text{ W}$ par sécurité.
Conclusion
L’USB n’est plus un simple “bus série universel”. C’est devenu un connecteur modulaire “tout-en-un” capable de remplacer l’alimentation (PD), la vidéo (DP Alt Mode) et le transfert de données (USB4).
Cependant, cette polyvalence a un prix : l’invisibilité des capacités. En 2026, on ne peut plus acheter un câble USB-C “au hasard”. Il faut décrypter les logos et vérifier la présence de la puce e-Marker pour garantir la vitesse et la charge promises.
