Architecture DisplayPort : Micro-paquets, MST et le danger de la Broche 20

Si le HDMI est le roi du salon (TV, Blu-Ray), le DisplayPort (DP) est le maître absolu du bureau et du Gaming. Créé par VESA (Video Electronics Standards Association) en 2006, il a été conçu dès le départ pour remplacer le VGA et le DVI dans le monde informatique.

Ce dossier technique analyse son architecture unique basée sur les “paquets” de données (comme Internet), sa capacité de chaînage (MST) et le défaut de fabrication critique connu sous le nom de “Problème de la Broche 20”.

1. Philosophie : Flux Continu vs Micro-Paquets

La différence fondamentale entre HDMI et DisplayPort est invisible mais radicale.

• HDMI (Architecture TMDS) : Comme nous l’avons vu, le HDMI envoie un flux vidéo continu et synchronisé. C’est comme une chaîne de télévision : si vous coupez le flux, l’image disparaît.

• DisplayPort (Architecture par Paquets) : Le DP fonctionne comme Ethernet (Internet). Il découpe l’image et le son en minuscules “micro-paquets” de données.

  • L’avantage : Cela rend le signal “adressable”. On peut envoyer plusieurs flux vidéo différents dans le même câble (voir section MST).

  • La Flexibilité : Le signal DP peut être facilement encapsulé dans d’autres connecteurs, comme l’USB-C (via le DP Alt Mode) ou le Thunderbolt, car ce ne sont que des données numériques.

2. Les Voies (Lanes) et la Bande Passante

Là où le HDMI a longtemps été limité par sa vitesse d’horloge, le DisplayPort est modulaire. Il utilise 1, 2 ou 4 paires de fils torsadés appelées Voies (Lanes).

L’évolution de la vitesse se mesure par la capacité de transmission de chaque voie :

Notez la domination : Le DisplayPort a historiquement toujours eu une longueur d’avance sur le HDMI en termes de bande passante brute, ce qui en fait le choix par défaut pour les écrans 144Hz, 240Hz ou 360Hz.

3. Le Super-Pouvoir : MST (Multi-Stream Transport)

Grâce à son architecture par “paquets”, le DisplayPort possède une fonctionnalité unique que le HDMI ne peut pas reproduire : le Daisy Chaining (Chaînage).

• Le Concept : Vous branchez votre PC à l’Écran A. Puis, vous branchez l’Écran A à l’Écran B.

• La Magie : Le PC voit bien deux écrans distincts (bureau étendu). Le câble transporte les paquets de l’Écran A et de l’Écran B mélangés. L’Écran A garde ses paquets et transmet le reste à l’Écran B.

• Condition : Cela nécessite le support du protocole MST (introduit en DP 1.2).

4. Le Danger Critique : La Broche 20 (Pin 20)

C’est le point le plus important à vérifier lors de l’achat d’un câble DisplayPort bon marché. Le connecteur possède 20 broches.

• La Broche 20 (DP_PWR) : Elle délivre une tension de 3.3 Volts.

• L’Usage prévu : Alimenter de petits accessoires (comme un convertisseur actif ou un dongle).

• L’Interdiction : La norme VESA interdit formellement de connecter la Broche 20 dans un câble mâle-mâle standard (PC vers Écran).

• Le Problème : Certains fabricants de câbles bas de gamme connectent cette broche par erreur ou par économie.

• La Conséquence : Si la Broche 20 est connectée, votre carte graphique envoie du courant vers votre écran, et votre écran envoie du courant vers votre carte graphique. Ce conflit électrique peut empêcher le PC de démarrer (Boot loop), faire scintiller l’écran, ou griller la carte graphique sur le long terme.

Conseil Expert : Vérifiez toujours que le câble est certifié VESA ou qu’il mentionne explicitement “Pin 20 non connecté” (Pin 20 not connected).

5. Le Verrouillage Mécanique (Latch)

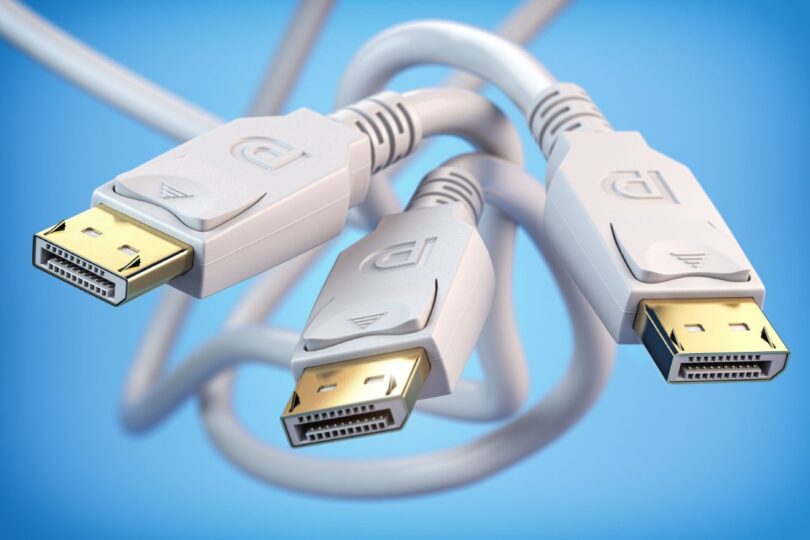

Physiquement, le DisplayPort se distingue par ses deux petits crochets de verrouillage sur la face supérieure.

• Avantage : Le câble ne peut pas être débranché accidentellement (critique pour les événements ou les bureaux).

• Risque : Il faut impérativement appuyer sur le bouton du connecteur pour le libérer. Tirer dessus sans appuyer peut arracher le port de la carte graphique.

Conclusion

Le DisplayPort est l’interface de la performance pure et de la modularité. Son architecture par paquets en a fait la fondation de l’USB-C moderne et du Thunderbolt.

Pour l’utilisateur, le choix est simple : pour la TV et le Home Cinéma, le HDMI reste maître. Mais pour tout ce qui touche au PC, au multi-écrans et aux taux de rafraîchissement extrêmes, le DisplayPort (avec une Broche 20 désactivée !) est la seule voie royale.
