L’Architecture du DVI-D : Une plongée au cœur du signal numérique !

L’Interface Visuelle Numérique (DVI) a marqué un moment charnière dans l’histoire de l’informatique. Elle représente l’abandon officiel par l’industrie des contraintes analogiques du VGA pour adopter la transmission numérique pure.

Dans ce dossier technique, nous explorons les spécifications profondes du standard DVI-D (Numérique Uniquement), basées sur les archives du Digital Display Working Group (DDWG).

1. Contexte Historique : La fin de la conversion inutile

Avant 1999, l’informatique visuelle était dominée par les tubes cathodiques (CRT), qui fonctionnaient par nature avec des signaux analogiques.

Le processus d’affichage était alors une chaîne inefficace de conversions :

1. La carte graphique générait une image numérique.

2. Elle la convertissait en analogique via un RAMDAC (Convertisseur Numérique-Analogique à Mémoire).

3. Le signal transitait via un câble VGA.

4. Le moniteur (s’il était LCD) devait re-convertir ce signal en numérique pour l’afficher.

Cette double conversion “Numérique → Analogique → Numérique” entraînait une dégradation du signal, des erreurs de phase d’horloge et du texte flou. Le DVI a été créé pour éliminer ces étapes superflues et créer un “tuyau” purement numérique du GPU jusqu’aux cristaux liquides.

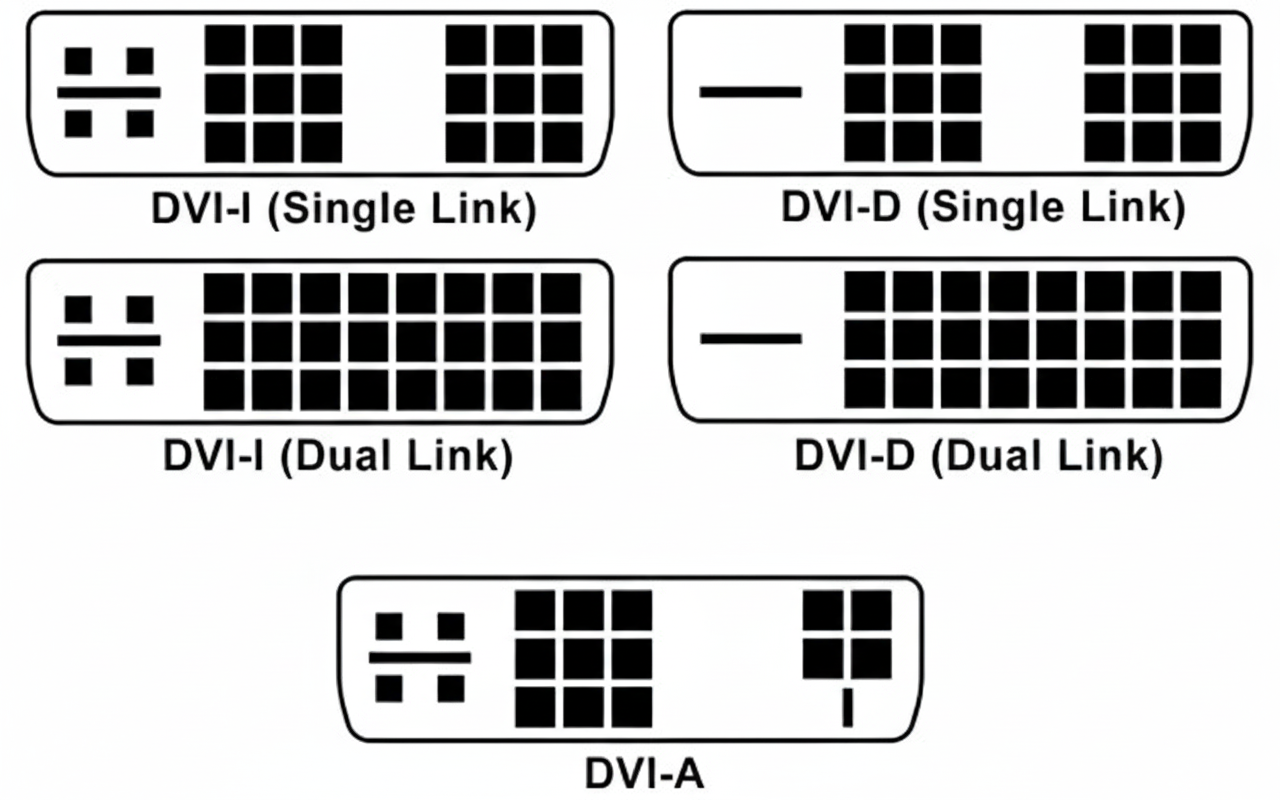

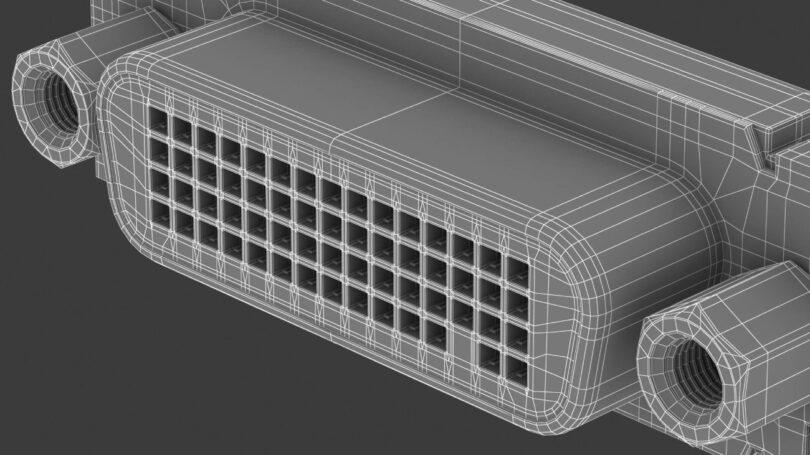

2. La Couche Physique : DVI-A, DVI-I et DVI-D

Le connecteur DVI est modulaire. Sa conception physique lui permet de transporter différents types de signaux selon le câblage interne. Il est crucial de ne pas les confondre :

• DVI-A (Analogique) : Très rare aujourd’hui. Il ne transporte que les signaux analogiques (broches C1 à C5).

• DVI-I (Intégré) : Le connecteur hybride. Il transporte à la fois les données numériques et analogiques. C’est celui qu’on utilisait avec les petits adaptateurs “VGA vers DVI”.

• DVI-D (Numérique) : Le sujet de notre analyse. Il est physiquement dépourvu des quatre broches autour de la lame plate de terre, ce qui empêche physiquement de le brancher sur un appareil uniquement analogique.

Le Brochage du DVI-D (Pinout)

Pour comprendre comment le DVI-D transmet l’information, il faut regarder sous le capot. Voici la cartographie des 24 broches principales d’un connecteur DVI-D Dual Link :

[Note pour l’intégration : Ici, vous pouvez insérer une image statique d’un schéma de connecteur DVI avec les broches numérotées]

3. Simple Liaison vs Double Liaison (Single vs Dual Link)

L’aspect le plus déroutant du DVI pour les néophytes est la distinction entre “Single Link” et “Dual Link”. Ce n’est pas une simple question de qualité de fabrication, c’est une différence fondamentale d’architecture matérielle.

Le DVI Single Link (Simple Liaison)

Il utilise un seul émetteur TMDS. Sa vitesse d’horloge est limitée à 165 MHz.

• Capacité : Il supporte des résolutions jusqu’à 1920 × 1200 à 60Hz.

Le DVI Dual Link (Double Liaison)

Il engage un second émetteur TMDS, doublant efficacement les paires de données physiques à l’intérieur du câble.

• Le Secret Technique : Contrairement à une idée reçue, cela ne double pas la vitesse d’horloge. Au lieu de cela, le câble transmet les pixels de manière alternée : les pixels impairs transitent sur le Lien 1, et les pixels pairs sur le Lien 2.

• Capacité : Cette architecture parallèle permet des résolutions jusqu’à 2560 × 1600 à 60Hz (ou du 1080p à 144Hz).

Point Critique : Si vous alimentez un moniteur 1440p ou 4K via DVI, un câble Single Link ne fonctionnera pas (écran noir ou image corrompue). Vous devez impérativement utiliser un câble DVI-D Dual Link dont les 24 broches sont connectées.

4. Le Cœur du Système : Le Protocole TMDS

Le DVI repose sur une technologie de transmission appelée TMDS (Transition Minimized Differential Signaling). C’est cette même technologie qui sera plus tard utilisée pour créer le HDMI.

Comment fonctionne le TMDS ?

Le protocole utilise trois mécanismes ingénieux pour garantir une image parfaite :

1. Encodage 8b/10b :L’émetteur prend 8 bits de données couleur (le signal vidéo brut) et les convertit mathématiquement en un code de 10 bits. Ce surplus de données est utilisé pour minimiser les “transitions” (le passage de 0 à 1), ce qui réduit drastiquement les interférences électromagnétiques (EMI) émises par le câble.
2. Équilibre DC (DC Balance) :L’encodage assure qu’au fil du temps, le nombre de zéros et de uns transmis est approximativement égal. Cela empêche l’accumulation de charge électrique statique sur le câble qui pourrait dégrader le signal.
3. Signalisation Différentielle :Le récepteur compare en permanence les tensions positives et négatives sur les paires de fils torsadés. Tout “bruit” extérieur (interférence) capté le long du câble affecte les deux fils de manière égale ; par soustraction, le récepteur peut donc annuler ce bruit et récupérer le signal pur.

5. Analyse Comparative de la Bande Passante

Pour bien comprendre la place du DVI dans l’histoire, il faut comparer sa capacité brute (bande passante théorique) face à son ancêtre (VGA) et son successeur (HDMI).

Voici les débits maximaux théoriques (incluant le surdébit) :

• VGA (Analogique) : ~ 0.7 Gbps (Limité par la nature analogique)

• DVI Single Link : 3.96 Gbps

• DVI Dual Link : 7.92 Gbps

• HDMI 1.4 : 10.2 Gbps

On constate que le DVI Dual Link reste extrêmement performant, surpassant même les premières générations de HDMI. C’est pourquoi il est resté le standard favori des joueurs PC sur les écrans 144Hz pendant de nombreuses années, avant d’être détrôné par le DisplayPort.

Conclusion

Bien que le connecteur DVI soit encombrant et dépourvu de son, son architecture numérique (TMDS) a posé les fondations de toute la vidéo moderne. Comprendre le DVI-D, c’est comprendre comment fonctionnent nos câbles HDMI actuels.

Si vous possédez encore des équipements nécessitant cette interface, rappelez-vous que la qualité du câble est primordiale, surtout pour le Dual Link où la synchronisation des deux canaux doit être parfaite.
