Comment reconnaître une prise VIDÉO en 5 secondes ?

Reconnaître une prise VIDÉO en 5 secondes : connecteurs / ports & câbles

La multitude de prises et de ports disponibles sur le marché des appareils et des câbles peut parfois donner le tournis. Aussi, quand arrive le moment de choisir un câble parce que celui fourni avec l’appareil est endommagé, c’est là que les choses se compliquent. Or, savoir choisir son câble vidéo est essentiel afin d’obtenir la meilleure qualité d’image possible.

Comment reconnaître la prise VIDÉO dont vous avez besoin sans avoir à y passer la journée ?

On vous dit tout dans cet article.

Les différents types de connecteurs vidéo numériques (prises et ports)

Pour reconnaître le type de câble qu’il vous faut pour votre appareil domestique, il faut reconnaître le type de port sur votre appareil. Il faut aussi savoir de quel type de prise vous avez besoin à l’autre bout du câble.

Aussi, lorsque vous achetez un câble, vous devez toujours pouvoir reconnaître les deux bouts. Il existe plusieurs types de câbles vidéo.

Les connecteurs HDMI : la star des câbles vidéo

La norme HDMI a révolutionné le monde de la connectique. Un seul câble peut désormais transporter le son et l’image. C’est donc pour sa praticité que le câble HDMI a rencontré le succès qu’on lui connaît chez les constructeurs de téléviseurs.

Il existe différents types de connecteurs HDMI :

• Le HDMI ;

• Le Micro HDMI ;

• Le Mini HDMI.

À chaque type d’appareil correspond son type de connecteur.

La version du HDMI est un autre critère à prendre en compte pour choisir son câble HDMI. Il faut choisir son câble en fonction du niveau du signal que vous souhaitez transmettre, et donc des performances de votre téléviseur (Full HD ou 4K UHD).

Avec un câble HDMI 1.4, vous pouvez transmettre un signal 4K UHD 2160p jusqu’à parfois un signal 4K UHD 2160p.En revanche, avec un câble HDMI 2.0, la capacité de transmission atteint les 60 images par seconde pour un signal 4K UHD !



Le connecteur DVI : pour la connexion numérique

Le DVI (Digital visual interface) est un connecteur numérique qui permet de brancher la carte graphique d’un ordinateur à un écran. Il offre une qualité d’image supérieure à son prédécesseur, le VGA. C’est un type de câble qui tend de plus en plus à disparaître au profit de la HDMI.

Néanmoins, on la retrouve encore sur beaucoup d’ordinateurs, PC portables, vidéoprojecteurs, écrans, etc.

Il existe 2 versions de connecteur DVI :

• Le DVI Single Link, capable d’afficher une résolution de 60 Hz (1920 x 1200). Ce type d’interface est équipé du même nombre de canaux de données que ceux d’un câble HDMi. C’est donc pour cette raison qu’on retrouve des câbles DVI vers HDMI qui ne nécessitent pas d’adaptateur.
• Le DVI Dual Link avec une capacité d’affichage d’une résolution allant jusqu’à 1920 x 1200 à 120 Hz. Ce type de câble est équipé de 3 canaux supplémentaires. Pour utiliser ce type de câble, vous devez vous assurer que le 2 appareils à relier sont aussi Dual Link.

Il faut noter que le DVI présente l’avantage d’être aussi compatible avec un signal analogique VGA. C’est pour cette raison qu’il existe des câbles ou des adaptateurs DVI vers VGA. Il faut seulement voir si les appareils sont aussi compatibles à la norme DVI (DVI-A ou DVI-I).

Le DisplayPort

Capable de transporter à la fois le son et l’image, le DisplayPort est une technologie destinée à remplacer le VGA et le DVI.

Connectique de prédilection des gamers, le Displayport 1.2 peut afficher du 2160p/ 75 fps, du 1080p / 240 fps et du 1440p / 165 fps. La version 1.4 qui équipe les cartes graphiques haut de gamme peut même afficher jusqu’à 8K / 30 fps.

Le DisplayPort devient peu à peu la référence dans la connectique informatique grâce notamment à la communauté des gamers et à Apple et son MacBook équipé d’un port Mini DisplayPort. Les constructeurs de téléviseurs continuent toutefois à lui préférer le HDMI.

Il faut savoir qu’il existe un convertisseur (passif) qui permet de convertir un signal Displayport en signal HDMI. C’est ainsi qu’il vous est possible de trouver, sur le marché, des câbles DP vers HDMI.

D’ailleurs, un adaptateur SlimPort ou un câble USB-C permettent transmettre le signal DisplayPort sur des appareils comptaibles (Samsung Galaxy S8, Apple MacBook ; Google Chromebook pixel, etc.).

Le connecteur USB-C

Il existe différents types de câble vidéo USB-C :

• USB-C mâle côté écran avec, à l’autre bout côté appareil, HDMI mâle (signal HDMI via USB-C) ;
• USB-C mâle avec DisplayPort mâle à l’autre bout du câble (signal DisplayPort via USB-C) ;
• USB-C mâle et MHL mâle à l’autre bout du câble (signal MHL ou Mobile High-Definition Link via USB-C).

L’USB-C ne sert donc ici que de relais de signal. Il existe toutefois des câbles ou des adaptateurs qui permettent de convertir les signaux. C’est, par exemple, le cas d’un câble USB-C mâle vers HDMI femelle. Dans ce cas, le signal DisplayPort (Google Chromebook Pixel, Apple Macbook, Samsung Galaxy S8 ,etc.) est converti en signal HDMI.

Avant d’acheter un tel câble, il faut tout d’abord s’assurer que le signal vidéo de sortie est compatible avec votre appareil USB-C.

Le connecteur coaxial

Le câble coaxial est utilisé pour transmettre un signal vidéo/audio à partir des antennes ou satellites vers les téléviseurs. À l’origine, le signal transmis par ce genre de câble était analogique. Il est toutefois désormais numérique et sa résolution peut atteindre 1920x1080i à 50 Hz pour la version THT.

Le câble coaxial sert aussi pour relier certains box internet à votre écran.

Pour acheter un câble coaxial, vous devez savoir qu’il existe 3 types de connecteurs, dont un mâle et 2 femelles, pour ce type de câble :

• Une prise mâle pour les prises murales ;
• Des prises femelles au niveau des téléviseurs, du décodeur, box, ampli, etc. Pensez toutefois à vérifier la connectique de vos appareils avant d’acheter un câble coaxial car il existe 2 types de prises femelles pour ce type de câble. Vous pouvez cependant utiliser un adaptateur au cas où.

Les connecteurs vidéo analogiques

Les connecteurs analogiques n’ont pas encore signé leur lettre de noblesse malgré le succès des connecteurs numériques.

Le connecteur analogique

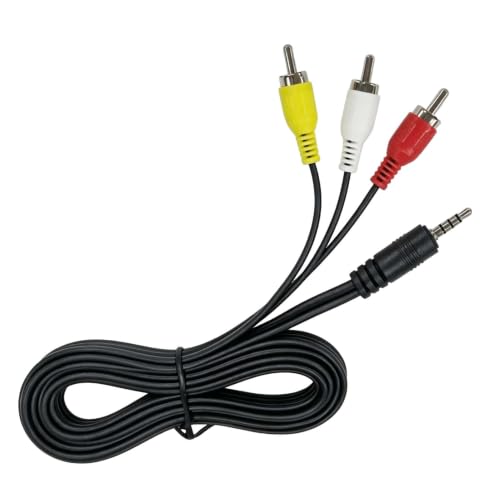

Composé d’un canal unique, ce type de câble sert à transporter un signal vidéo analogique. Il est constitué de 2 prises RCA / cinch de couleur jaune et sert à relier une source à un téléviseur.  I

l y a aussi des variations du connecteur analogique avec, à l’autre bout, un connecteur jack ou propriétaire. Dans ce cas, il servirait alors à relier un appareil photo ou une caméra à un téléviseur.

Ce câble jaune est généralement accompagné de 2 câbles, blanc et rouge qui servent à transmettre le signal audio stéréo (droite et gauche).

Le connecteur S-Vidéo

Contrairement au connecteur composite, le connecteur S-Vidéo transporte un signal à travers 2 canaux différents : l’un pour la luminance (noir et blanc : Y) et l’autre pour la chrominance (couleur : C).  Le signal S-Vidéo permet ainsi d’améliorer la qualité du signal. Il en résulte ainsi une image plus nette bien que la résolution reste la même.

Ce type de câble est constitué de 2 connecteurs S-Vidéo permettant de relier une source (Lecteur DVD, appareil photo, magnétoscope, ordinateur, etc.) à un téléviseur.

Le connecteur Component (RGB / YPbPr)

Le câble Component transporte le signal vidéo grâce à 3 canaux. Il existe 2 types de câble Component :

• 1 canal pour la luminance (noir et bvlanc) et 2 canaux pour la chrominance (bleu et rouge). Il s’agit ici d’un signal YPbPr (YUV).
• 1 canal pour la couleur rouge, 1 canal pour la couleur verte et un canal pour la couleur bleue. C’est un signal RGB (RVB).

L’utilisation de 3 canaux permet d’optimiser la qualité de l’image (couleurs et netteté) au point d’afficher de la haute définition.

Le connecteur Péritel

Le câble Péritélévision a été créé en vue de transporter à la fois le signal audio et le signal vidéo. Équipé de plusieurs broches, ce type de connecteur est capable de transporter tous types de signaux analogiques. C’est d’ailleurs pour cette raison que vous pouvez trouver sur le marché différentes sortes d’adaptateurs péritels.

Présents autrefois sur des appareils comme les magnétoscopes, les lecteurs DVD ou les télévisions, c’est un connecteur qui tend de plus en plus à disparaître au profit du HDMI.

Le connecteur VGA

Aujourd’hui, le signal VGA atteint des résolutions allant jusqu’à 2048 x 1536 (QXGA) ou 1600x 1200 (UXGA). Malgré l’avènement des connectiques numériques, le connecteur VGA continue d’équiper les ordinateurs portables, les PC ou encore les vidéoprojecteurs.

En conclusion, il existe sur le marché différentes sortes de câbles vidéo. Pour choisir, il suffit de prendre en compte la compatibilité de vos appareils, la qualité d’image recherchée mais aussi votre budget.
